构造

向量掩码（或形状层）的内容称为形状。形状由多条路径组成。路径由多个结组成。每个结由三个点组成：锚和两个手柄

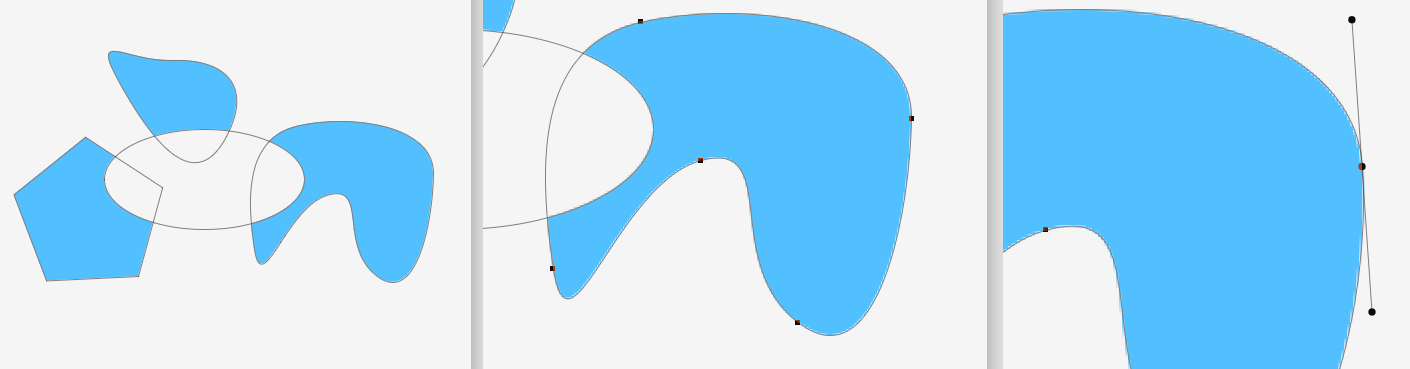

这里我们看到一个由四条路径组成的形状。右边的路有五节。这个结由一个锚（在中间）和两个把手组成

路径

一个形状中可以有多条路径。路径有一个固定的顺序（第一，第二，第三…）。每个路径都有一些布尔运算，用于定义路径（例如，第四个路径）如何与其下的内容（例如，路径1、2和3）组合。布尔运算是联合运算、相减运算、相交运算和排除运算

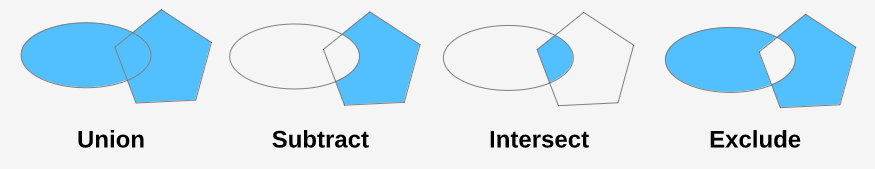

这里我们看到四个形状，每个形状有两条路径。第二条路径（椭圆）有不同的布尔运算

当所有路径都有联合操作时，它们的顺序并不重要。但是，例如，当某个路径具有减法运算时，重新排序路径可能会产生不同的结果

路径可以是开放的或封闭的。开放路径意味着，第一个和最后一个结用一条直线连接（忽略相邻的控制柄）

结

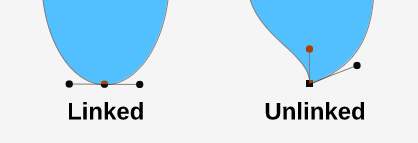

路径由一系列节点组成。每个连续的两个结都连接一个由相邻控制柄形成的曲线段。结可以是链接/平滑的（两个控制柄都位于与定位点成一行的位置）或未链接/角的（控制柄具有任意位置）。链接结保证曲线平滑，而未链接结通常创建角点

一个链结用一个圆锚定，而一个未链结有一个正方形锚定

当结的句柄位于锚点位置时，它将折叠。当路径中的所有结都具有折叠的控制柄时，该路径仅包含直线段（即，它是多边形）

外观

描述了矢量图形的逻辑结构和各部分的含义。但我们通常希望我们的形状填充特定的颜色，或者用粗线条来描画

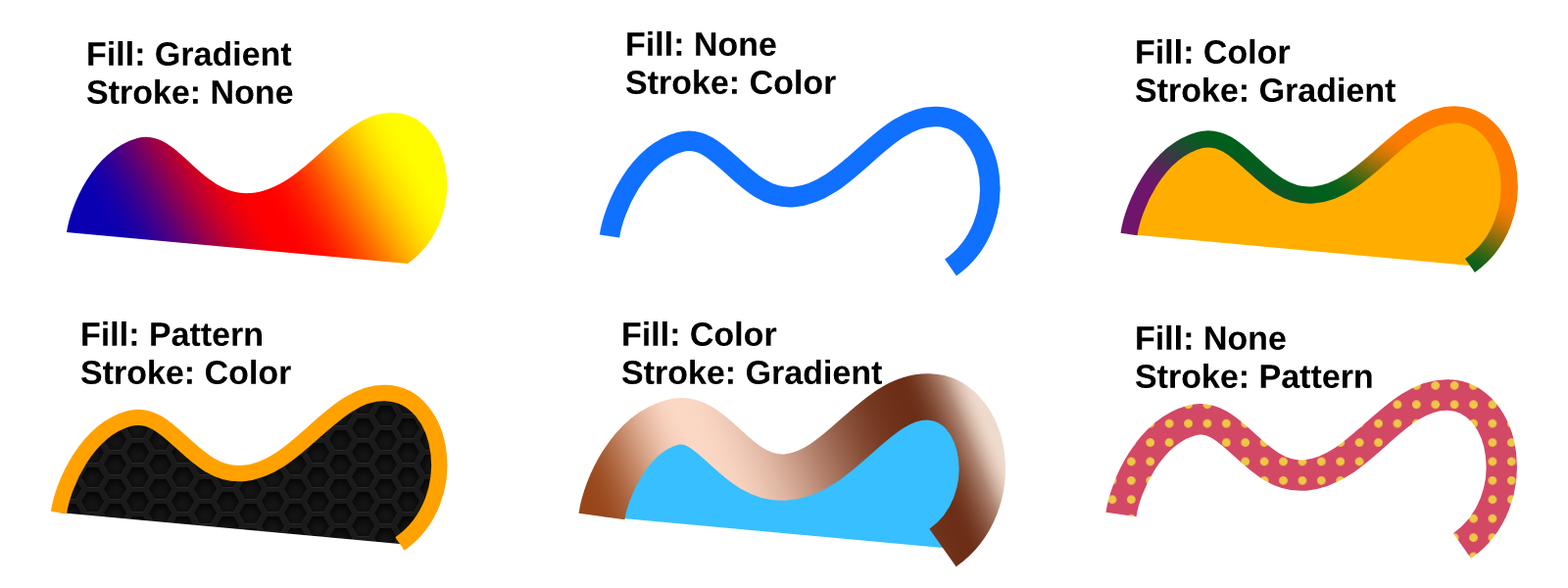

虽然向量遮罩只是隐藏层的一部分，但形状层有更有趣的特性。每个形状层都有一个填充和笔划值。"填充"和"笔划"可以有四个值之一："无"、"颜色"、"渐变"和"图案"。组合不同的填充和笔划值以创建不同的样式。看看可能的组合

笔划可以有许多参数：线条粗细、位置：内部、中心、外部、角形状、间隙（虚线）等。当您的形状仅包含一条开放路径时，第一个和最后一个结将不会在笔划内连接
